在我们选购电缆的时候，有一个问题必须要考虑并且计算进去，这样才能选购到合适的电缆型号规格，那就是电压损失，那么，你知道如何计算电缆的电压损失吗？
陕西电缆厂家来告诉你什么是电压损失
电压损失是指电路中阻抗元件两端电压的数值差，在工程计算中，电压损失近似取为电压降落的纵分量。
线路的电压损失可以分为两部分：
1.有功功率在线路电阻R上造成的，其表达式为PR/U
2.由无功电流由线路的电抗引起的，为QX/U。110千伏及以上线路，X与R之比约为4～10，所以电抗造成的电压损失占主要部分。
陕西电缆厂家来告诉你电缆电压损失如何计算
1、一般照明回路电压损失计算（供电距离长的回路）
1）B2F变电所至SOHO办公强电井一般照明配电箱：
【输入参数】：
线路工作电压U=0.38（kV）
线路密集型母线1600A
计算工作电流Ig=850（A）
线路长度L=0.200（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=0.033（Ω/km）
电抗x=0.020（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU1%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*850*0.2*（0.033*0.85+0.020*0.53）
=2.99
2）一般照明配电箱至SOHO办公室配电箱：
【输入参数】：
线路工作电压U=0.22（kV）
线路型号：导线
线路截面S=10（mm2）
计算工作电流Ig=16（A）
线路长度L=0.050（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=2.25（Ω/km）
电抗x=0.087（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU2%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*16*0.050*（2.25*0.85+0.087*0.53）
=0.72
3）SOHO办公室配电箱至远灯具：
【输入参数】：
线路工作电压U=0.22（kV）
线路型号：导线
线路截面S=2.5（mm2）
计算工作电流Ig=4.5（A）
线路长度L=0.020（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=8.97（Ω/km）
电抗x=0.1（Ω/km）
【计算公式及结果】：
0.22KV-通用线路电压损失为：
ΔU3%=（200/U）*Ig*L*（r*cosφ+x*sinφ）
=（200/（0.22*1000））*4.5*0.020*（8.97*0.85+0.1*0.53）
=0.59
4）B2F变电所至SOHO办公远灯具的电压损失合计
ΔU%=ΔU1%+ΔU2%+ΔU3%=2.99+0.72+0.59=4.3
结论：电压损失小于5%，满足规范要求。
2、公共照明电压损失计算（供电距离长的回路）
1）B2F变电所至SOHO办公强电井公共照明配电箱
【输入参数】：
线路工作电压U=0.38（kV）
线路型号：预分支电缆
线路截面S=95（mm2）
计算工作电流Ig=129（A）
线路长度L=0.200（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=0.229（Ω/km）
电抗x=0.077（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*129*0.2*（0.229*0.85+0.077*0.526783）
=2.76
2）公共照明配电箱至远灯具：
【输入参数】：
线路工作电压U=0.22（kV）
线路型号：导线
线路截面S=2.5（mm2）
计算工作电流Ig=4.5（A）
线路长度L=0.030（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=8.97（Ω/km）
电抗x=0.1（Ω/km）【计算公式及结果】：
0.22KV-通用线路电压损失为：
ΔU3%=（200/U）*Ig*L*（r*cosφ+x*sinφ）
=（200/（0.22*1000））*4.5*0.030*（8.97*0.85+0.1*0.526783）
=0.88
3）B2F变电所至SOHO办公远灯具的电压损失合计
ΔU%=ΔU1%+ΔU2%=2.76+0.88=3.64
结论：电压损失小于5%，满足规范要求.
电缆电压损失表

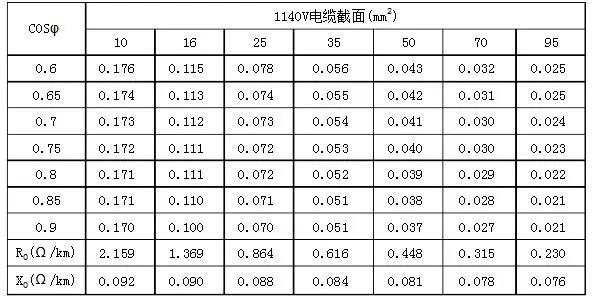

1140VMYP、MCP、MCPJ电缆每千瓦公里负荷矩的电压损失%表

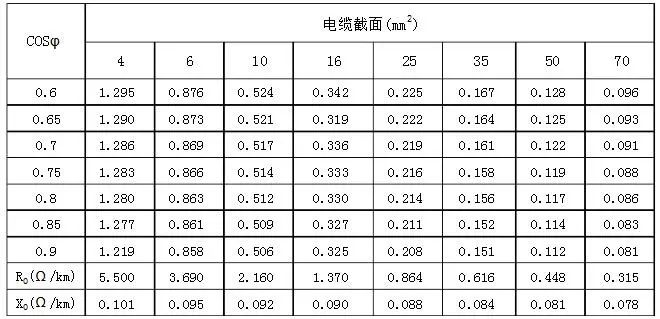

660V铜芯电缆每千瓦公里负荷矩的电压损失%表

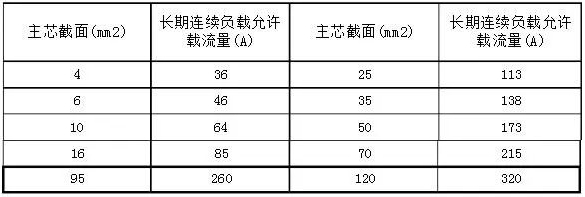

1kV以下矿用橡套电缆在空气中使用长期允许载流量

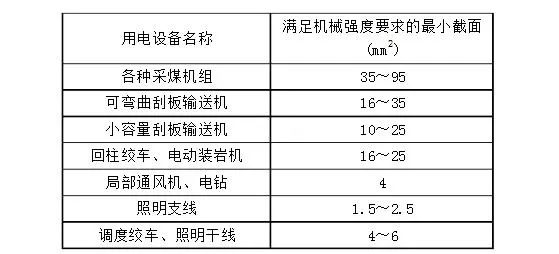

橡套电缆按机械强度要求的小截面

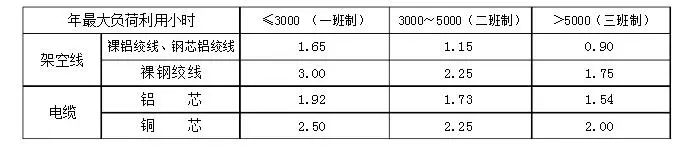

输电线路经济电流密度（A/mm2）

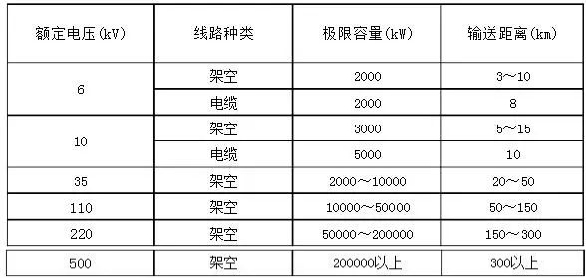

供电电压与输送容量的关系
6～10kV配电变压器熔丝选择表
按照变压器的不同，高压侧熔丝可参照下列要求选择：
1.容量大于400kVA的变压器高压熔丝的额定值为高压侧额定电流的1.5倍；
2.容量在125～400kVA的变压器高压熔丝的额定值为高压侧额定电流的1.5～２倍；
3.容量小于125kVA的变压器高压熔丝的额定值为高压侧额定电流的2～3倍；
4.若变压器高压侧额定电流在5A以下，应选5A的熔丝，以满足机械强度的要求；
5.选择低压侧熔丝电流一般选等于低压侧额定电流，若需选大一，大不能超过额定电流的30%。

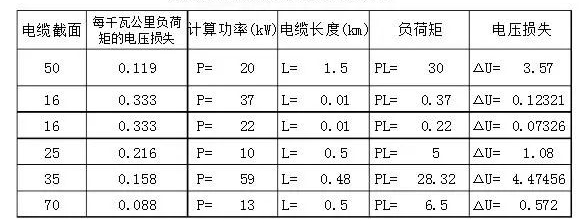

660V铜芯橡套电缆电压损失计算
以上就是陕西电缆厂家为您总结的电压损失的计算方法，希望对您能有帮助。
