在光伏系统中，交流电缆的温度因线路安装环境的不同而不同。逆变器和并联节点之间的距离不同，导致电缆两端的电压降不同。温度和电压降都会影响系统的损耗。因此，合理设计逆变器输出电流的线径显得很有必要。结合各方面的因素，我们一方面要降低光伏电站的初投资，另一方面还要降低系统的线路耗损。



    在电缆设计方案和挑选中，技术上，电缆的额定载流量、工作电压、温度等技术参数是考虑的重点；在安裝中，直径、弯曲半径、防火安全等因素是考虑的重点；而在计算造价的时候呢，毫无疑问，价格仍旧是考虑的重点。



    一、逆变器输出电流和电缆载流量要一致

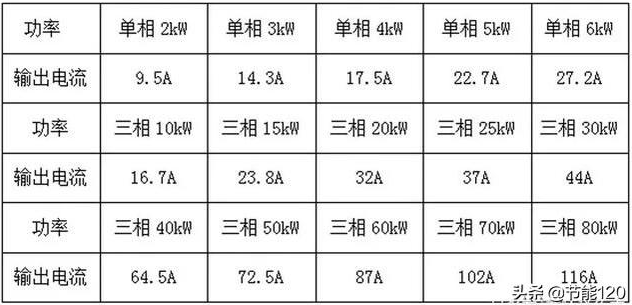

    功率是逆变器输出电流的决定因素，单相逆变器电流＝功率/230，三相逆变器电流＝功率/（400*1.732），有的逆变器还可以1.1倍过载，参考下





    图：

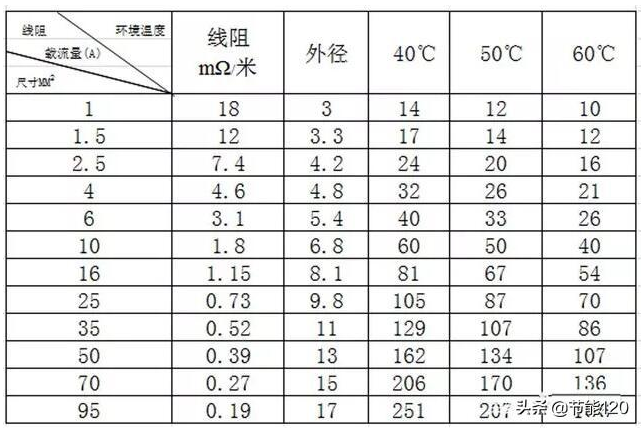

    电缆载流量由原材料、电缆线直徑和温度决策。有二种电缆线，铜线和铝线电缆，出于安全性考虑，提议逆变器輸出交流电缆线应用铜线。单相线一般选BVR软线，聚氯乙烯缘，铜芯（软）布电线电压等为300/500V，三相选450/750电压（或者0.6kV/1kV)等的YJV、YJLV辐照交联聚乙烯缘聚氯乙烯护套电力电缆，导线的截流量和温度之间的关系，如果环境温度高于35℃，温度每增加5℃时，允许电流应减小10%左右；如果周围环境温度低于35℃，温度每降低5℃时，允许电流可增加10%左右，一般情况下，电缆如果安装在室内通风的地方，高环境温度40度以下，如果安装在室外有阳光晒到的地方，高环境温度有可能到50度。



    二、电缆的经济性设计



    在某些地方,逆变器远离电网连接点,虽然电缆可以满足负载流的要求,但由于电缆长,线损比较大。殊不知，电缆线的价钱和逆变器沟通交流輸出密封性接线端子的直径也应考虑到以内。



    比如,在20KW的发电厂中,从逆变电源到串联点的三根电缆线的总长为一百米,均值日照时数为每天4钟头。输出电流为32A。输出电缆能够是4mm、6mm、10mm和16mm。4平方米电缆线总电阻为0.46欧姆，价格行情为3.5元/m，6平方米电缆线总电阻为0.31欧姆，市场价格为4.8元/m；10平方电缆线总电阻为0.18欧姆，价格行情为9.5元/m；16平方米电缆线总电阻为0.115欧姆，市场价是13.5元/米。

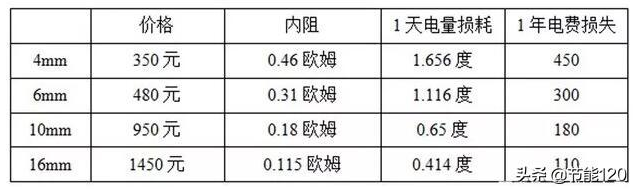

    选用4平方电缆，一天的损耗为I2Rt=（302*0.46*4）/1000=1.656度，一年约600度电，按每度电成本0.75元算，一年损失450元；



    选用6平方电缆，一天的损耗为I2Rt=（302*0.31*4）/1000=1.116度，一年约400度电，按每度电成本0.75元算，一年损失300元；



    选用10平方电缆，一天的损耗为I2Rt=（302*0.18*4）/1000=0.65度，一年约240度电，按每度电成本0.75元算，一年损失180元；



    选用16平方电缆，一天的损耗为I2Rt=（302*0.115*4）/1000=0.414度，一年约150度电，按每度电成本0.75元算，一年损失110元。
