好多人把电力电缆和控制电缆分不清楚,觉得两种就是一种电缆啊,为什么还有不同的叫法。今天,西安控制电缆厂家为您解答控制电缆和电力电缆的区别。
兰州众邦电线电缆集团——西安众邦电缆集团位于西安市经开区泾渭新城,项目总投资52亿元,占地500亩,设计产能150亿元,选用国际先进的挤出设备,集结了以德国尼霍夫、芬兰麦拉菲尔为代表的一大批世界顶尖的电缆生产装备。建成后将是西部地区产能最大、智能化程度最高的电线电缆生产企业,是中国电线电缆行业的旗帜与标杆。
z
第一,电力电缆在电力系统主干线中用以传输和分配大功能电能,控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。
第二,电力电缆的额定电压一般为0.6/1kV及以上,控制电主要为450/750V。
第三,控制电缆的标准是GB/T9330,电力电缆的标准是GB12706。
第四,同样规格的电力电缆和控制电缆在生产时,电力电缆的缘和护套厚度比控制电缆厚。
第五,电力电缆根据电网要求,多一般为5芯,而控制电缆传输控制信号用,芯数较多,根据标准来讲多的有61芯,但也能按客户要求生产。
第六,控制电的截面一般都不会超过10平方,电力电缆主要是输送电力的,一般都是大截面(上百、千平方)。
第七,控电的缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。

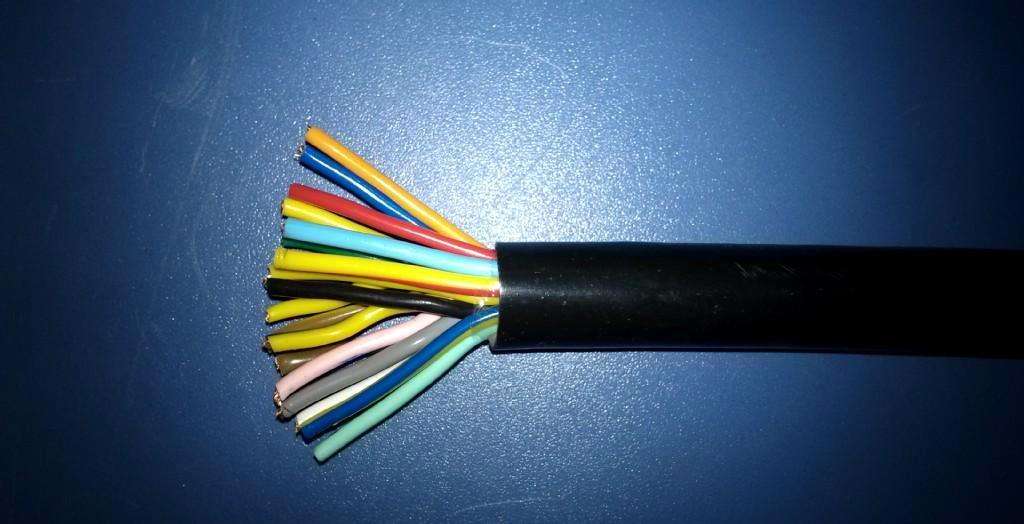

控制电缆电缆的型号一般都是KVV,KVVR,KVVP,KVVRP等。控制电缆不是传送信号的,它就是导通电流的,控制电缆负载电流一般在5A以下,因此控制电缆截面一般在2.5mm2以下。在强电里面,电缆可以分为:控制电缆、高压电力电缆和低压电力电缆。电缆又根据使用环境的要求分为:普通电缆、阻燃电缆、耐火电缆、低烟无卤电缆、辐照电缆、矿物缘电力电缆,矿物缘电力电缆可在高温250度下可正常使用。
严格意义上来说,“电线”和“电缆”并没有明显的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线。 电线与电缆的区分电线是由一根或几根柔软的导线组成,外面包以轻软的护层;电缆是由一根或几根缘包导线组成,外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由芯线、缘包皮和保护外皮三个组成部分组成。
常用电缆的特性如下:
CEF——乙丙橡胶缘氯丁橡胶护套,船用阻燃电力电缆。
CVV——聚氯乙烯缘,聚氯乙烯护套船用阻燃电力电缆。
氧舱电线常采用BV,BX,RV,RVV系列电线,其中:
BV——铜芯聚氯乙烯缘电线,长期允许温度65℃,低温度-15℃,工作电压交流500V,直流1000V,固定敷设于室内、外,可明敷也可暗敷。
BX——铜芯橡皮缘线,高使用温度65℃,敷于室内。
RV——聚氯乙烯缘单芯软线,高使用温度65℃,低使用温度-15℃,工作电压交流250V,直流500V,用作仪器和设备的内部接线。
RVV——铜芯聚氯乙烯缘和护套软电线,允许长期工作温度105℃,工作电压交流500V,直流1000V,用于潮湿,机械防护要求高,经常移动和弯曲的场合。
其实,“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,缘电线又称为布电线 这样说比较简单,容易理解!! 电缆一般有2层以上的缘,多数是多芯结构,绕在电缆盘上,长度一般大于100米。
(1)电线一般是单层缘,单芯,100米一卷,无线盘。 电缆常见型号: VV表示:聚氯乙烯缘(第一个V),聚氯乙烯护套(第二个V)
YJV22表示:交连聚氯乙烯缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 型号加“ZR”或“FR”的为阻燃电缆(电线)。加“L”为铝线 电线的型号较简单:
BVV--聚氯乙烯缘和护套铜心线
BV--聚氯乙烯缘铜心线
BVR--聚氯乙烯缘铜心软线
BX--橡皮缘铜心线
RHF--氯丁橡套铜心软线。
(2)直径小的叫“线”;直径大的叫“缆”。
(3)结构简单的叫“线”;结构复杂的叫“缆”。
但随着使用范围的扩大,很多品种“线中有缆”,“缆中有线”。所以没有必要严格区分。
