什么是控制电缆?多芯控制电缆型号规格,如何区分动力电缆和控制电
发布时间:2020-08-20 编辑:众邦电线电缆 销售热线:13679225051 / 18192442286
什么是控制电缆?
连接各种电器、仪表及自动装置电缆线,额定电压450/750V及以下,用来控制、监控回路及保护线路的电缆线就是控制电缆。控制电缆的执行标准为GB/T9330-2008,控制电缆导体的长期最高工作温度为:聚氯乙烯绝缘不超过70℃、交联聚乙烯绝缘不超过90℃。敷设控制电缆时的环境温度不低于0℃,其敷设最小弯曲半径为电缆外径的12倍。钢带恺装类控制电缆可承受一定机械压力作用,适用地埋敷设。控制电缆的聚氯乙烯护套不但具有优良的防化学腐蚀作用,而且具有不延燃的特性和不吸水特性。

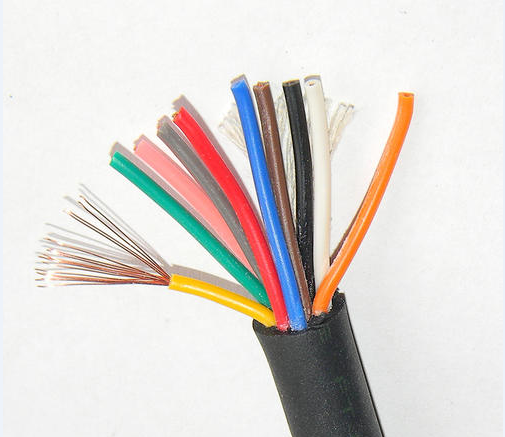

控制电缆
多芯控制电缆的规格型号

一般常用的控制电缆的型号为KVV。K是控制,第一个V是聚氯乙烯绝缘,第二个V是聚氯乙烯护套。但是,控制电缆还有带屏蔽的控制电缆,型号就写作KVVP,或者铠装控制电缆,型号写作KVV22。当然,不同环境条件使用的控制电缆也不同,为了满足不同需求,控制电缆也有多种规格型号。下面是控制电缆厂家——兰州众邦电线电缆集团整理的控制电缆型号规格表,方便大家选购参考。

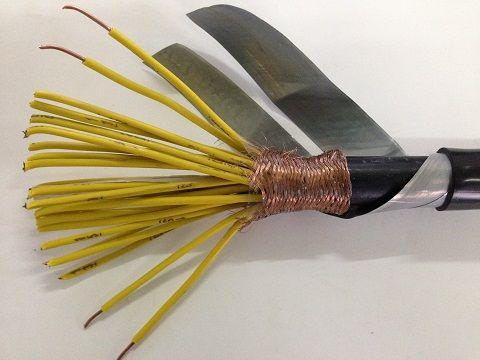

10*1.5控制电缆
控制电缆型号规格表
电缆型号 电缆名称
KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
KVV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
KVVP22 铜芯聚氯乙烯绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套控制电缆
KVVP2-22 铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套控制电缆
KVVP 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
KVVP2 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆
KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
KYJVR 铜芯交联聚乙烯绝缘聚氯乙烯护套控制软电缆
KYJVRP 铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
KYJVRP2 铜芯交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套控制软电缆
KVVRP 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
KVVRP2 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制软电缆
NH-KVV 铜芯耐火聚氯乙烯绝缘聚氯乙烯护套控制电缆
NH-KVV22 铜芯耐火聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
KYJV 铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJV22 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KYJVP 铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
KYJVP2 铜芯交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆
KYJVP22 铜芯交联聚乙烯绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套控制电缆
KYJVP2-22 铜芯交联聚乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套控制电缆
WDZ-KYJE 铜芯交联聚乙烯绝缘低烟无卤护套控制电缆
WDZ-KYJE22 铜芯交联聚乙烯绝缘低烟无卤护套钢带铠装控制电缆
WDZ-KYJEP 铜芯交联聚乙烯绝缘铜丝编织屏蔽低烟无卤护套控制电缆
WDZ-KYJEP2 铜芯交联聚乙烯绝缘铜带屏蔽低烟无卤护套控制电缆
WDZ-KYJEP22 铜芯交联聚乙烯绝缘铜丝编织屏蔽钢带铠装低烟无卤护套控制电缆
WDZ-KYJEP2-22 铜芯交联聚乙烯绝缘铜带屏蔽钢带铠装低烟无卤护套控制电缆
KYJ(F)V 铜芯辐照交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJ(F)V22 铜芯辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
WDZ-KYJ(F)E 铜芯辐照交联聚乙烯绝缘低烟无卤护套控制电缆
WDZ-KYJ(F)EP 铜芯辐照交联聚乙烯绝缘铜丝编织屏蔽低烟无卤护套控制电缆
WDZ-KYJ(F)EP2 铜芯辐照交联聚乙烯绝缘铜带屏蔽低烟无卤护套控制电缆
WDZ-KYJ(F)E22 铜芯辐照交联聚乙烯绝缘低烟无卤护套钢带铠装控制电缆
WDZ-KYJ(F)EP22 铜芯辐照交联聚乙烯绝缘铜丝编织屏蔽低烟无卤护套钢带铠装控制电缆
WDZ-KYJ(F)EP2-22 铜芯辐照交联聚乙烯绝缘钢带铠装铜带屏蔽低烟无卤护套控制电缆

说明:NH-是耐火型控制电缆,WDZ是低烟无卤型控制电缆

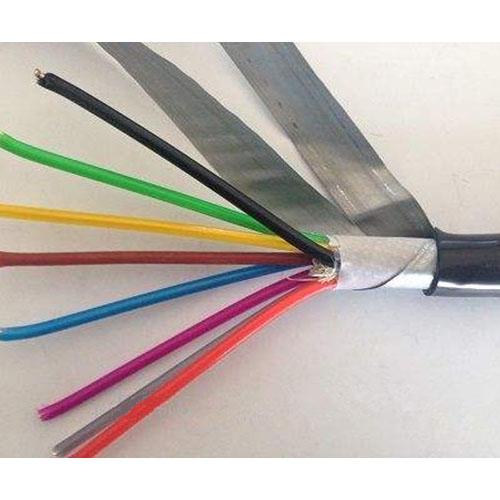

kvvp控制屏蔽电缆

控制电缆适用范围

型号 名称 适用范围
KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 敷设在室内、电缆沟、管道等要求屏蔽的固定场合
KVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 敷设在室内、电缆沟、管道等要求屏蔽的固定场合
KVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 敷设在室内、电缆沟、管道等要求屏蔽的固定场合
KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合
KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 敷设在室内移动要求柔软等场合
KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 敷设在室内移动要求柔软屏蔽等场合
ZR-KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆 敷设在有阻燃要求的室内、电缆沟、管道等固定场合
ZR-KVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽阻燃控制电缆 敷设在有阻燃要求的室内、电缆沟、管道等固定场合
ZR-KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆 敷设在有阻燃要求的室内、电缆沟、管道、直埋等承受较大机械外力的固定场合
ZR-KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆 敷设在有阻燃要求的室内可移动柔软等场合

规格范围及芯数
规格范围mm² 芯数
0.75~10 2、3、4、5、6、7、8、10
0.75~6 2~10、12、14
0.75~2.5 2~10、12、14、16、19、24、27、30、37、44、48、52、61


控制电缆厂家教您如何区分动力电缆和控制电缆
1. 功用的不同:电力电缆在电力系统主干线中用以传输和分配大功用电能;控制电缆用于用电设备器具的控制接线路。
2. 类别的不同:电力电缆归于电缆五大类中的第二类;控制电缆归于电缆五大类中的第三类(电器配备用电缆)。
3. 规范不同:电力电缆的规范是GB12706;控制电缆的规范是9330。
4. 电压等级不同:电力电缆的额外电压一般为0.6/1kV及以上;控制电缆主要为450/750V。
5. 结构不同:同中规范的电力电缆和控制电缆在出产时,电力电缆的绝缘和护套厚度比控制电缆厚。
6. 绝缘芯线的标识不同:电力电缆的绝缘一般选用颜色分相;
控制电缆的绝缘线芯的颜色一般都是单色印数字序号。
7. 截面规模不同:电力电缆主要是运送电力的,一般都是大截面(上百、千平方);
控制电缆的截面一般都不会超越10平方。
8. 电缆芯数规模不同:电力电缆依据电网要求,最多一般为5芯,而
控制电缆传输操控信号用,芯数较多,依据规范来讲最多的有61芯。

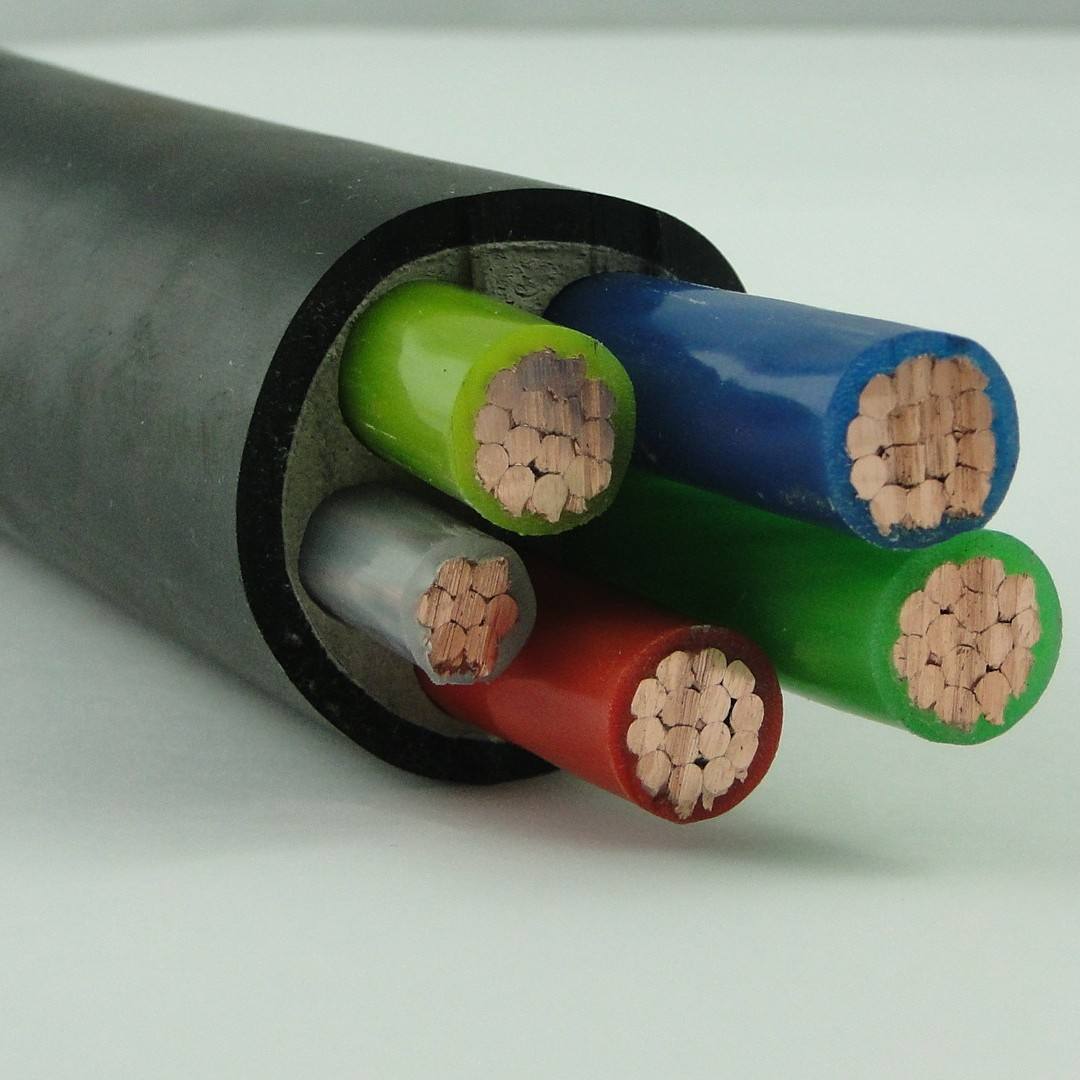

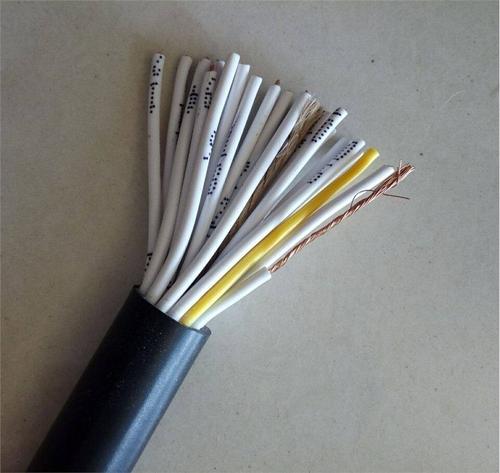

控制电缆                                                                                                      电力电缆
控制电缆电力电缆
其实,“电线”和“电缆”并没有严厉的边界。通常将芯数少、产品直径小、结构简略的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线。 电线与电缆的差异电线是由一根或几根柔软的导线组成,外面包以轻软的护层;电缆是由一根或几根绝缘包导线组成,外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由芯线、绝缘包皮和维护外皮三个组成部分组成。
常用电缆的特性如下:
CEF——乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。
CVV——聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。
氧舱电线常选用BV,BX,RV,RVV系列电线,其中:
BV——铜芯聚氯乙烯绝缘电线,长时间允许温度65℃,最低温度-15℃,作业电压沟通500V,直流1000V,固定敷设于室内、外,可明敷也可暗敷。
BX——铜芯橡皮绝缘线,最高运用温度65℃,敷于室内。
RV——聚氯乙烯绝缘单芯软线,最高运用温度65℃,最低运用温度-15℃,作业电压沟通250V,直流500V,用作仪器和设备的内部接线。
RVV——铜芯聚氯乙烯绝缘和护套软电线,允许长时间作业温度105℃,作业电压沟通500V,直流1000V,用于潮湿,机械防护要求高,常常移动和曲折的场合。
其实,“电线”和“电缆”并没有严厉的边界。通常将芯数少、产品直径小、结构简略的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线 这样说比较简略,简略了解!! 电缆一般有2层以上的绝缘,多数是多芯结构,绕在电缆盘上,长度一般大于100米。
(1)电线一般是单层绝缘,单芯,100米一卷,无线盘。 电缆常见类型: VV表明:聚氯乙烯绝缘(第一个V),聚氯乙烯护套(第二个V)
YJV22表明:交连聚氯乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 类型加“ZR”或“FR”的为阻燃电缆(电线)。加“L”为铝线 电线的类型较简略:
BVV--聚氯乙烯绝缘和护套铜心线
BV--聚氯乙烯绝缘铜心线
BVR--聚氯乙烯绝缘铜心软线
BX--橡皮绝缘铜心线
RHF--氯丁橡套铜心软线。
(2)直径小的叫“线”;直径大的叫“缆”。
(3)结构简略的叫“线”;结构复杂的叫“缆”。
但随着运用规模的扩大,很多种类“线中有缆”,“缆中有线”。所以没有必要严厉差异。


电力电缆和控制电缆的差异



首先,电缆电缆归于电器配备用电缆,和电力电是电缆五大类中的2个。
控制电缆的规范是GB/T9330,电力电缆的规范是GB12706。控电的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。控制电缆的截面一般都不会超越10平方,电力电缆主要是运送电力的,一般都是大截面。
因为以上原因,电力电缆的規格一般能够较大,大到500平方,(常規厂家能出产的规模),再大的截面般能做的厂家就相对少了,兰州众邦电线电缆厂出产的高压交联电力电缆能够做到2000平方,欢迎来电订购!而控制电缆的截面一般较小,最大一般不超越10平方。

从电缆芯数上讲,电力电缆依据电网要求,最多一般为5芯,而控制电缆传输操控信号用,芯数较多,依据规范来讲多的有61芯,但也能够依据用户要求出产。
